Bạn đang tìm hiểu về khái niệm của van an toàn trong hệ thống máy nước nóng? Quan trọng hơn, bạn muốn hiểu rõ về cấu tạo nguyên lý hoạt động và ứng dụng của van này trong hệ thống để đảm bảo an toàn trong quá trình sử dụng? Hãy đọc bài viết của Việt Phát để có cái nhìn toàn diện và chính xác nhất về van an toàn.

1. Van an toàn là gì?

Máy nước nóng là thiết bị điện gia dụng được sử dụng phổ biến trong các gia đình Việt Nam. Trong quá trình hoạt động, máy nước nóng sẽ sản sinh ra lượng nhiệt lớn, gây ra áp suất cao trong bình chứa. Nếu không có biện pháp đảm bảo an toàn, áp suất cao có thể gây ra các sự cố nguy hiểm như nổ bình nước nóng, gây bỏng cho người sử dụng. Do đó, các hệ thống máy nước nóng phải có van an toàn để đảm bảo an toàn cho người sử dụng và thiết bị.

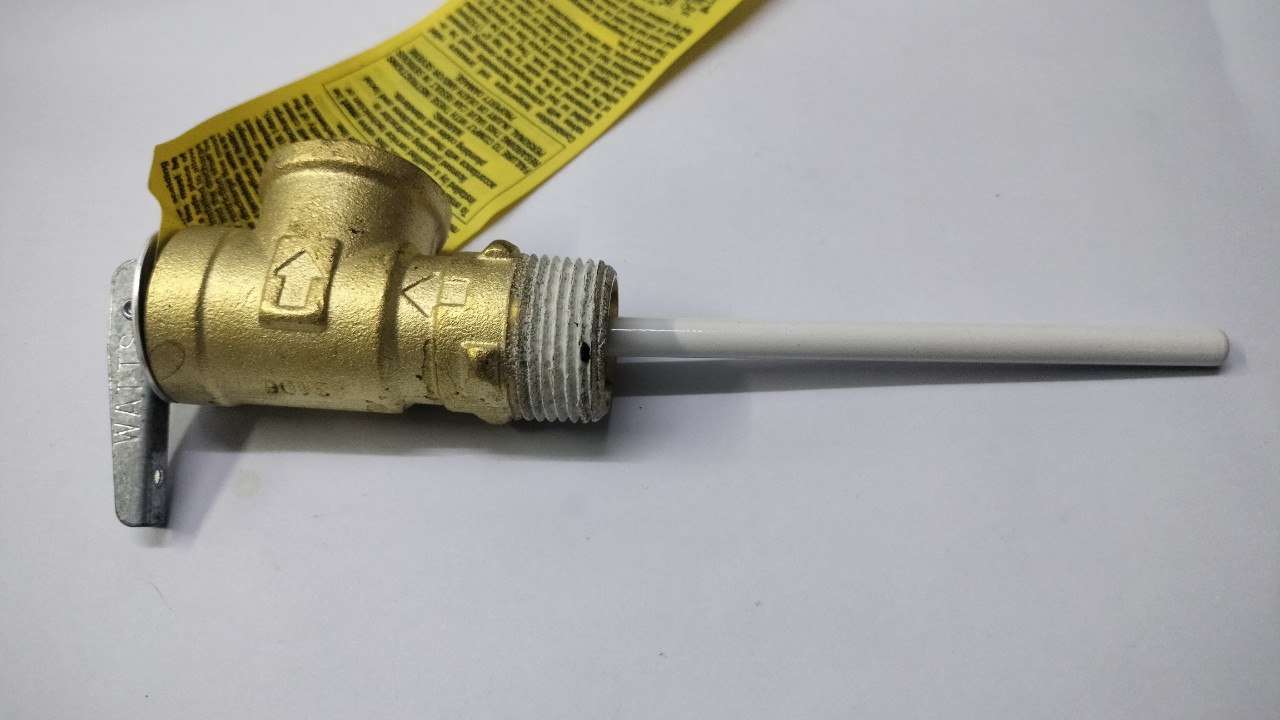

Van an toàn là gì?
Van an toàn là gì?

Van an toàn hay còn được gọi với nhiều cái tên như van 1 chiều, van giảm áp, van ổn áp hay van điều áp, là một thiết bị an toàn quan trọng, được lắp đặt trong máy nước nóng để đảm bảo an toàn cho người sử dụng và thiết bị. Van an toàn có chức năng điều chỉnh áp suất trong bình chứa, ngăn chặn áp suất tăng cao quá mức cho phép.

* Áp suất dư thừa: Áp suất dư thừa có thể được tạo ra trong một số tình huống khác nhau, bao gồm:

  • Sự mất cân bằng của lưu lượng chất lỏng gây ra bởi các van cách ly đóng hoặc mở
  • vô tình trên bình xử lý.
  • Lỗi hệ thống làm mát, cho phép hơi hoặc chất lỏng giãn nở.
  • Khí nén hoặc mất điện để điều khiển thiết bị.
  • Tăng áp suất thoáng qua.
  • Tiếp xúc với đám cháy thực vật.
  • Lỗi ống trao đổi nhiệt.
  • Các phản ứng tỏa nhiệt không kiểm soát được trong các nhà máy hóa chất.
  • Nhiệt độ môi trường thay đổi.

2. Cấu tạo

Trên thị trường hiện nay có khá nhiều loại van an toàn và chúng có cấu tạo tương tự như nhau. Cấu tạo của van an toàn bao gồm các bộ phận chính sau:

  • Thân van: Là phần vỏ bên ngoài của van, có hình trụ hoặc hình tròn, được làm bằng chất liệu kim loại hoặc nhựa cao cấp. Thân van có nhiệm vụ bảo vệ các bộ phận bên trong van và kết nối van với hệ thống đường ống.
  • Đĩa van: Là bộ phận đóng mở van, được làm bằng kim loại hoặc nhựa. Đĩa van có nhiệm vụ ngăn dòng lưu chất chảy qua van khi van ở trạng thái đóng.
  • Lò xo: Là bộ phận tạo lực đàn hồi để đóng mở van. Lò xo được làm bằng thép hoặc đồng, có độ cứng khác nhau tùy thuộc vào áp suất định mức của van.
  • Gioăng cao su: Là bộ phận làm kín van, giúp ngăn chặn rò rỉ lưu chất qua van.

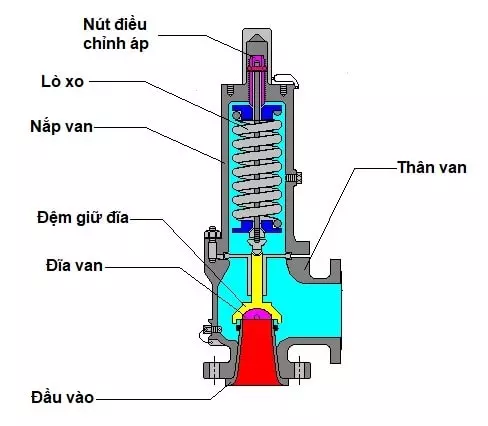

Cấu tạo van an toàn
Cấu tạo van an toàn

Ngoài ra, van còn có một số bộ phận khác như:

  • Bộ phận kết nối: Giúp kết nối van với hệ thống đường ống.
  • Bộ phận xả: Nhiệm vụ xả dòng lưu chất ra ngoài khi áp suất trong hệ thống vượt quá mức cho phép.
  • Vít điều chỉnh: Giúp điều chỉnh áp suất định mức của van.
  • Tay giật: Giúp mở van an toàn thủ công khi cần thiết.

Tùy thuộc vào hãng sản xuất và ứng dụng cụ thể, cấu tạo của van có thể có sự khác biệt. Tuy nhiên, về cơ bản, các bộ phận chính của van an toàn vẫn được giữ nguyên.

3. Nguyên lý hoạt động

Nguyên lý hoạt động của van an toàn được xây dựng trên cơ sở lực lượng tương tác giữa áp suất bên trong thân van và một đĩa được đặt bên trong. Khi áp suất này tạo ra một lực F lên bề mặt của đĩa, và lực này khiến cho đĩa cố gắng nhấc lên khỏi vùng bịt kín của đế. Lực lò xo được tích hợp bên trong van và đã được điều chỉnh trước đó sẽ ngăn chặn độ nhấc lên của đĩa cho đến khi lực F đạt đến mức cường độ của lò xo.

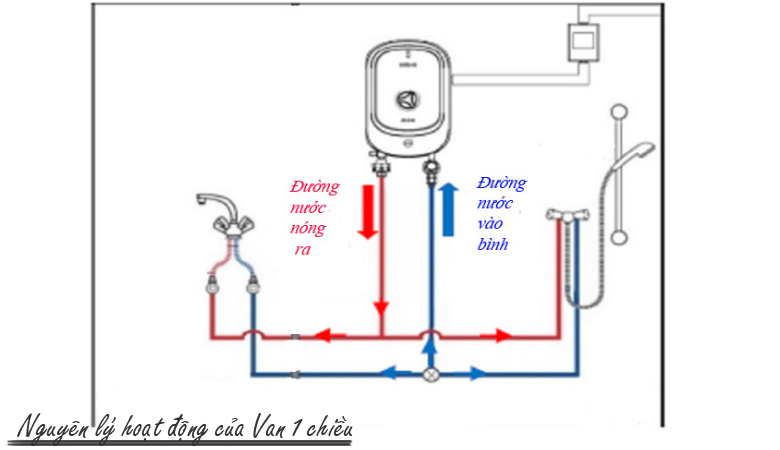

Nguyên lý hoạt động của van an toàn
Nguyên lý hoạt động của van an toàn

Khi đạt đến điểm này, nút của van bắt đầu nhấc lên, mở ra khỏi vùng bịt kín của đế, và chất lỏng hoặc khí xử lý bắt đầu chảy qua van. Đáng chú ý là tốc độ dòng chảy không đạt đến mức tối đa của van trong giai đoạn này.

Trong khi áp suất đầu nguồn tiếp tục tăng, tạo ra một gia tăng khoảng 10% so với áp suất cài đặt, đĩa van sẽ nâng lên đột ngột và mở hoàn toàn, giải phóng chất lỏng xử lý qua van với mặt cắt tối thiểu.

Khi công suất của van bằng lưu lượng cần được xả, áp suất bên trong thiết bị được bảo vệ duy trì ổn định. Ngược lại, nếu công suất của van vượt lên trên tốc độ dòng chảy được xả, áp suất bên trong thiết bị có thể giảm xuống. Trong trường hợp này, lực lò xo tiếp tục tác động lên đĩa, giảm lực nâng cho đến khi van đóng lại (thường là giảm xuống dưới 10% so với áp suất cài đặt), và quá trình xả chất lỏng dừng lại.

>> Xem thêm: Top các bơm nhiệt bán chạy nhất 2023

4. Phân loại các loại van an toàn

Các loại van an toàn
Các loại van an toàn

4.1. Van an toàn thủy lực

Đây là dạng van dùng cho nước còn được gọi là van an toàn thủy lực hay là van xả áp thủy lực, van dùng để xả bớt nước ra khỏi đường ống khi áp lực nước cao hơn mức cài đặt của van. Hiện nay chúng tôi đang phân phối dòng van an toàn thủy lực của Đài Loan, Trung Quốc, Hàn Quốc, Thổ Nhĩ Kỳ…

4.2. Van an toàn nước

Van an toàn nước là một trong sản phẩm có tác dụng để điều chỉnh áp suất đầu vào giống như giá trị mong muốn được thiết lập. Nó sẽ bảo vệ mạch thủy lực tránh gặp phải sự tăng áp vượt định mức, van an toàn nước được hoạt động dựa theo nguyên lý cơ học được con người thiết lập các thông số điều chỉnh do đó nó sẽ không cần đến sự tác động của con người.

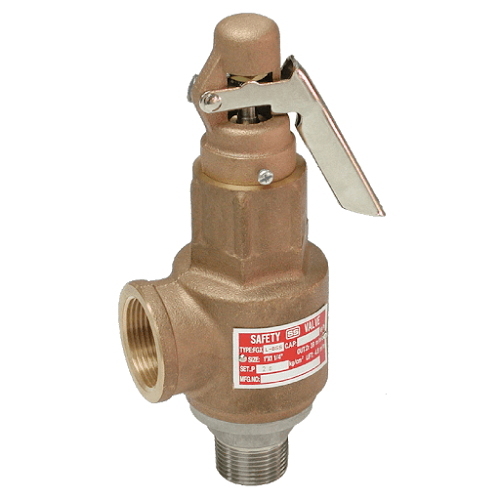

Van an toàn là gì?
Van an toàn nước lắp ren trên thị trường

Nó thường được gắn ở tại các khu vực bể nước nó thường xuyên được đóng và hoạt động một cách tự động. Nếu như trong quá trình hoạt động nếu như áp suất vượt qua giá trị định mức lúc này van sẽ mở để làm giảm thiểu áp suất giúp cân bằng lại khả năng hoạt động ổn định.

4.3. Van an toàn hơi

Tương tự như van an toàn nước, van an toàn hơi được sử dụng cho các hệ thống nồi hơi để đảm bảo cho thiết bị được hoạt động ổn định với khả năng điều chỉnh áp suất tự động xả hơi nóng ở trong lò nó giúp giảm thiểu đi những hậu quả đến từ việc nhiệt độ vượt quá giới hạn bảo vệ cho toàn bộ hệ thống đường ống trong trường hợp gia tăng áp suất đột ngột.

4.4. Van an toàn khí nén

Các sản phẩm van an toàn khí nén thường xuyên được sử dụng trong các môi trường khí nén về đảm bảo áp suất không vượt quá giới hạn đã định sẵn. Nó được sử dụng để cân bằng hệ thống xả khí trong lò hơi bồn chứa áp suất.

4.5. Van an toàn đồng

Van an toàn đồng là loại van được làm bằng chất liệu đồng dùng để kết nối với các hệ thống theo kiểu nối ren và thường có 2 kiểu loại nắp chụp và tay giật. Loại van an toàn đồng thường được sử dụng phổ biến cho nhiều hệ thống, thiết bị, đặc biệt dùng cho những lưu chất sạch. Tuy nhiên van an toàn đồng có nhược điểm hạn chế về kích cỡ và hàng van an toàn đồng mặt bích thường rất hiếm.

4.6. Van an toàn inox

Van an toàn inox được làm từ chất liệu inox 304, inox 316 thường được dùng trong nhiều hệ thống có nhiệt cao, lưu chất ăn mòn. Van an toàn inox đa dạng kiểu loại kích cỡ, với kiểu nối ren và lắp bích nên được sử dụng rộng rãi cho ngành nghề khác nhau. Van an toàn inox thường có 2 loại chính van dùng cho nước và van dùng cho hơi.

5. Hướng dẫn lắp đặt

Van an toàn là một thiết bị an toàn quan trọng, được lắp đặt trong hệ thống đường ống để điều chỉnh áp suất, ngăn chặn áp suất tăng cao quá mức cho phép, giúp bảo vệ hệ thống đường ống và thiết bị khỏi các hư hỏng, nguy hiểm.

Trước khi bắt đầu vào lắp đặt, bạn cần chuẩn bị van phù hợp với hệ thống đường ống và các dụng cụ cần thiết khác như cờ lê, kìm, mỏ lết,…

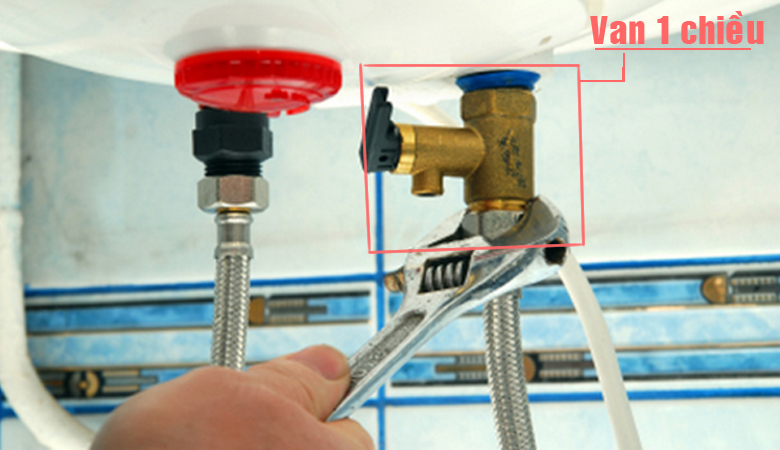

Hướng dẫn cách lắp đặt van an toàn
Hướng dẫn cách lắp đặt van an toàn

5.1. Các bước lắp đặt

  • Chọn vị trí lắp đặt
  • Van an toàn thường được lắp đặt trên đường ống dẫn sau bình chứa hoặc sau thiết bị sử dụng áp suất. Vị trí lắp đặt phải đảm bảo van an toàn hoạt động hiệu quả và an toàn.
  • Kết nối van an toàn với đường ống
  • Sử dụng dụng cụ cần thiết để kết nối van với đường ống. Đảm bảo các mối nối kín khít, không rò rỉ.
  • Điều chỉnh áp suất van an toàn

5.2. Kiểm tra sau khi lắp đặt

Sau khi lắp đặt van an toàn, cần kiểm tra lại các mối nối, đảm bảo kín khít. Đồng thời, kiểm tra hoạt động của van bằng cách xả thử van.
