Trong ngành công nghiệp và các hệ thống liên quan đến máy nước nóng, sự an toàn luôn phải đặt lên hàng đầu. Một trong những yếu tố quan trọng của hệ thống an toàn này chính là áp suất van an toàn.

Năm 2024, với sự phát triển không ngừng của công nghệ và yêu cầu ngày càng cao về hiệu suất, hiện đại hóa áp suất van an toàn trở thành một xu hướng không thể phủ nhận. Hãy cùng Việt Phát tìm hiểu chi tiết về áp suất van an toàn là gì và những điều quan trọng trong áp suất van an toàn mà chúng ta cần nhớ trong năm 2024 này.

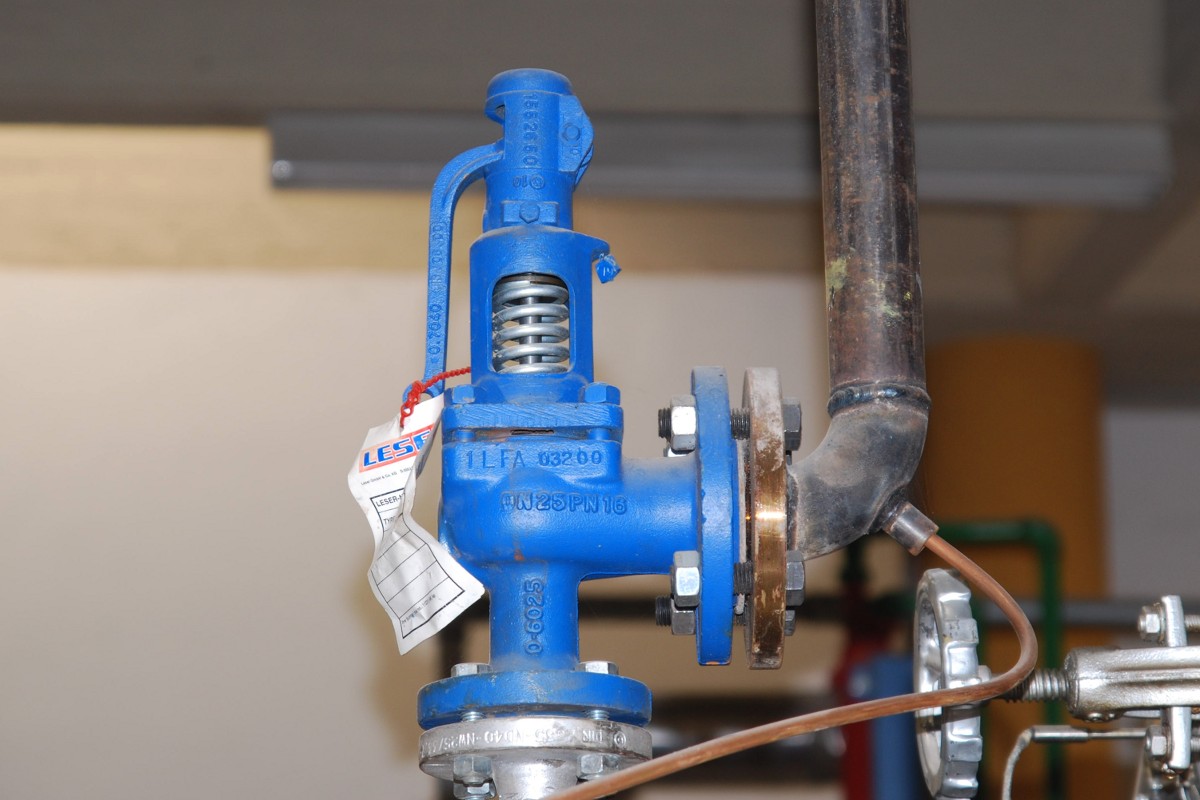

Van an toàn cho hệ thống bơm nhiệt HeatPump
Van an toàn cho hệ thống bơm nhiệt HeatPump

1. Van an toàn là gì?

Van an toàn là thiết bị được ứng dụng để giảm áp lực trong hệ thống đường ống và trang thiết bị khi áp suất vượt quá giới hạn mà hệ thống hay trang thiết bị có thể chịu đựng. Loại van này tồn tại trong nhiều biến thể, được chế tạo từ đa dạng vật liệu và được sử dụng linh hoạt để đáp ứng nhu cầu của các hệ thống và trang thiết bị đa dạng.

Việc lắp đặt van an toàn là cần thiết ở mọi nơi có khả năng áp suất có thể vượt quá mức cho phép của hệ thống hoặc bình chứa áp suất. Trong ngữ cảnh của hệ thống hơi, chúng thường xuất hiện để bảo vệ lò hơi và các ứng dụng khác, đặc biệt là ở phía hạ lưu của bộ điều khiển giảm áp suất.

Các loại van an toàn
Các loại van an toàn

Nhiệm vụ chính của van an toàn là giảm áp lực khi áp suất vượt quá giới hạn được thiết kế, nhằm đảm bảo áp suất van an toàn, tránh tình trạng quá áp suất có thể gây hậu quả nặng nề. Ngoài ra, chúng cũng đóng vai trò quan trọng trong việc ngăn chặn mất mát sản phẩm do áp suất không kiểm soát.

Có nhiều nguyên nhân có thể gây ra tình trạng áp suất quá mức, bao gồm lưu lượng chất lỏng không đồng đều do van cách ly bị đóng hoặc mở vô tình, hỏng hóc của hệ thống làm mát dẫn đến rò rỉ hơi hoặc chất lỏng, thiếu khí nén hoặc mất điện gây mất kiểm soát trên thiết bị đo, tăng áp suất ngắn hạn, tiếp xúc với nguồn cháy, hỏng ống trao đổi nhiệt, phản ứng tỏa nhiệt không kiểm soát trong nhà máy hóa chất, và sự thay đổi nhiệt độ môi trường. Đối với mỗi nguyên nhân, van an toàn làm nhiệm vụ quan trọng để giữ cho hệ thống hoạt động trong giới hạn an toàn và ổn định.

2. Cấu tạo của van an toàn

Van an toàn là một thiết bị cơ khí đơn giản nhưng hiệu quả, có thể được tìm thấy trong nhiều ứng dụng khác nhau. Cấu tạo của van an toàn khá giống với van piston, bao gồm một thân van, một đĩa van, một lò xo và một bộ phận điều chỉnh. Tuy nhiên, sự khác biệt lớn nhất giữa van an toàn và van piston là ở lò xo. Lò xo trong van an toàn được thiết kế để chịu được một áp suất nhất định. Khi áp suất trong hệ thống vượt quá áp suất này, lò xo sẽ bị nén và đĩa van sẽ mở ra, xả lưu chất ra ngoài.

Cấu tạo chung của van an toàn
Cấu tạo chung của van an toàn

Cấu trúc của các loại van an toàn cơ bản được mô tả như sau:

  • Thân van: Được chế tạo từ các vật liệu chống ăn mòn như inox, gang, thép không rỉ, hoặc đồng, nhằm chống lại tác động lực từ bên ngoài. Trong trường hợp van gián tiếp, phần núm điều chỉnh có thể được đặt ở phần nắp thay vì trên thân, như là trường hợp của van trực tiếp.
  • Bộ phận xoay xả lưu chất ra ngoài: Thực hiện kết nối với đường xả của van để giải áp suất khi các chỉ số vượt quá mức cho phép.
  • Bộ phận kết nối vào đường ống: Đảm bảo kết nối an toàn và chắc chắn với đường ống, có thể là ren hoặc lắp bích. Hệ thống khí nén hoặc thủy lực thường sử dụng van an toàn từ đồng nối ren, trong khi hệ thống có đường kính lớn thì sử dụng van chất liệu gang nối bích để đảm bảo an toàn và hiệu quả vận hành.
  • Đĩa: Khi áp suất vượt quá mức cho phép, đĩa sẽ ngăn chặn dòng chảy của lưu chất bằng cách lò xo nâng đĩa để mở và xả lưu chất, đồng thời đóng chặt đầu phun. Trong van an toàn gián tiếp, đĩa thường được thay thế bằng piston.
  • Lò xo: Cố định đĩa van, tạo áp suất đẩy và giữ đĩa van ở trạng thái đóng, đồng thời cung cấp lực đàn hồi để kích hoạt van trong các trạng thái cần thiết. Van gián tiếp thường được thiết kế với 2 loại lò xo, bao gồm lò xo chính và lò xo điều chỉnh, sử dụng trong tình huống áp suất vượt quá áp suất thiết lập ban đầu.
  • Đệm lò xo: Cố định lò xo nếu van không thể hoạt động.
  • Nắp chụp bảo vệ: Liên kết với thân van để tạo thành một bộ phận kín lưu chất, giảm tối đa nguy cơ rò rỉ. Trong loại van gián tiếp, có núm điều chỉnh được gắn phía trên để điều chỉnh áp suất vượt quá mức ban đầu.
  • Trục đĩa van: Thường nằm trong lò xo để hỗ trợ việc di chuyển của van. Trong trường hợp van gián tiếp, nếu trục được thay thế bằng piston, thân van sẽ định hình chuyển động của piston.
  • Nút bịt: Dùng để kín chặt van.
  • Vít điều chỉnh: Sử dụng để thay đổi áp suất đầu vào của van.
  • Tay giật: Có nhiệm vụ giật khi chưa đạt đến ngưỡng an toàn, tuy không phải tất cả loại van đều có tính năng này.

3. Áp suất van an toàn là gì?

Áp suất van an toàn, hay còn được gọi là áp lực an toàn cho van, là áp suất của chất lưu trong hệ thống hoặc thiết bị khi đi qua van an toàn. Áp suất van an toàn đa dạng với nhiều mức khác nhau và được biểu diễn bằng các đơn vị áp suất như PN10, PN16, PN25, PN40. Mỗi loại van an toàn được thiết kế để hoạt động ở một mức áp suất cụ thể, áp lực khác nhau, phù hợp với yêu cầu của từng hệ thống đường ống và thiết bị cụ thể.

Dưới đây là các mức áp suất van an toàn phổ biến hiện nay:

  • Van an toàn PN10: 10 bar – tương đương 10kg/cm2
  • Van an toàn PN16: 16 bar – tương đương 16kg/cm2
  • Van an toàn PN25: 25 bar – tương đương 25kg/cm2
  • Van an toàn PN40: 40 bar – tương đương 40kg/cm2

4. Làm sao để biết được áp suất van an toàn

Chúng ta có thể dễ dàng nhận biết áp suất của van an toàn thông qua các thông số được ghi trên thân van. Thông thường, mức áp suất của van an toàn được in nổi trên thân hoặc hiển thị trên bảng thông số của nó. Việc đọc và hiểu các thông số áp suất van an toàn này trên thân van giúp bạn xác định chính xác áp suất hoạt động và áp lực tương ứng. Thông tin này thường được in chính xác và tương đồng với các giá trị thực tế, mang lại sự tin tưởng cho người sử dụng về chất lượng và an toàn của van an toàn.

Áp suất van an toàn
Áp suất van an toàn

Bên cạnh việc kiểm tra trực tiếp trên thân van, bạn cũng có thể tìm hiểu về áp suất van an toàn thông qua các tài liệu như catalogue và thông số kỹ thuật của nó. Việc này giúp bạn thuận tiện hơn và không cần phải xem trực tiếp áp suất và áp lực trên thân van, tăng khả năng tiện lợi và chính xác trong quá trình sử dụng.

5. Các lưu ý khi lựa chọn van an toàn có áp suất phù hợp với hệ thống

Khi đưa ra quyết định về việc chọn lựa van an toàn cho hệ thống và thiết bị sử dụng, không chỉ quan trọng những yếu tố như kích cỡ, kiểu dáng, và chất liệu của van, mà còn cần đặc biệt chú ý đến áp lực và áp suất van an toàn có thể xử lý. Đây là một yếu tố quan trọng để đảm bảo rằng van được chọn là phù hợp với hệ thống và thiết bị cụ thể.

Hệ thống van an toàn
Hệ thống van an toàn

Dưới đây là một số điểm cần lưu ý khi chọn lựa van an toàn với áp suất phù hợp cho hệ thống:

  • Kiểm tra áp suất và áp lực trong hệ thống và thiết bị sử dụng, sử dụng đồng hồ đo áp lực để xác định chính xác mức áp suất và áp lực trong hệ thống.
  • Chọn loại van an toàn có khả năng chịu áp suất và áp lực bằng hoặc cao hơn so với mức áp suất của hệ thống.
  • Lắp đặt van an toàn vào hệ thống và thiết bị, và có thể cân nhắc lắp đồng hồ đo áp để theo dõi mức áp suất và áp lực của van an toàn một cách dễ dàng và hiệu quả.

6. Một số lưu ý khi sử dụng van an toàn

Khi sử dụng các loại van an toàn, quan tâm đến một số vấn đề quan trọng sẽ đảm bảo hiệu suất và an toàn của hệ thống:

  • Các vấn đề thường gặp và cách xử lý: Mọi thiết bị máy móc đều có thể phát sinh nhiều lỗi hệ thống, đặc biệt là trong môi trường đặc biệt như van an toàn. Việc phát hiện lỗi sớm giúp thực hiện các biện pháp kiểm soát và xử lý kịp thời, ngăn chặn tình huống nguy hiểm. Các lỗi thường gặp bao gồm đĩa không quay trở lại sau khi xả, van bị rò rỉ, không mở khi áp lực cần thiết, áp suất tiếp tục tăng sau khi xả, và tần số đĩa nhảy hoặc rung.
  • Cách sử dụng van an toàn hiệu quả: Dù là một thiết bị an toàn, việc sử dụng van an toàn không đúng cách có thể gây nguy hiểm cho hệ thống và tính mạng con người. Để đảm bảo an toàn, cần xem xét kích cỡ van an toàn phù hợp với hệ thống, đặt van ở vị trí lắp đặt đúng, và quan tâm đến các yếu tố giúp van vận hành hiệu quả như tỷ lệ áp suất thiết lập và áp suất reseating.
  • Bảo trì van an toàn: Mọi thiết bị cần bảo trì để đảm bảo hiệu suất và độ bền. Bảo trì van an toàn bao gồm kiểm tra bên trong và bên ngoài, vệ sinh, điều chỉnh các bộ phận và đảm bảo rằng cả hệ thống đều đang hoạt động đúng cách. Bảo trì nên được thực hiện định kỳ, thường là mỗi 3 đến 6 tháng, bởi các chuyên gia có kiến thức chuyên sâu về van an toàn và hệ thống liên quan.

Tóm lại, việc quan tâm đến cả các vấn đề xử lý lỗi và bảo trì định kỳ sẽ đảm bảo van an toàn hoạt động an toàn và hiệu quả trong mọi điều kiện.
